适用在如下场所：





特点

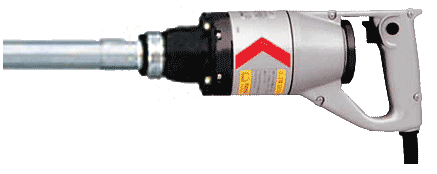

  • 轻便振动器系列产品是一款将振动部件直接连接至驱动电机，具有强振动力的小型混凝土振动器。
  • 它能将振动体的强大振动力传递至下端的振动板、振动铲。
  • 有助于排出异形构件中斜面、侧壁等部位的气泡，同时显著提升产品表面光洁度。
  • 本系列产品适用挡土板、盖板、U 型槽、护坡、高铁轨枕等混凝土预制构件，高效清除斜面、侧壁及土木工程坡面等部位的气泡，提升表面光洁度。
  • 电机采用坚固的铝压铸双重绝缘密封电机，整体轻便易用、操作简单。







— 规格参数表



品名 型号 输出功率
(W)		 电压
(V)		 电流
(A)		 振频
(Hz)		 总长
(mm）		 振动板
(宽X长)(mm)		 振动部长度
（mm）		 重量
(kg)
轻便振动铲 G32DP(J) 280 230 2.2 225~275 1138 300x400 829 7.5
轻便振动铲 G32DPS(J) 205~280 1739 120x1219 1430 7.8
轻便壁振 GKCA(J) 160~200 404 76x113 — 4.7
轻便振动板 G32DH(J) 225~275 1070 50x550 761 5.6

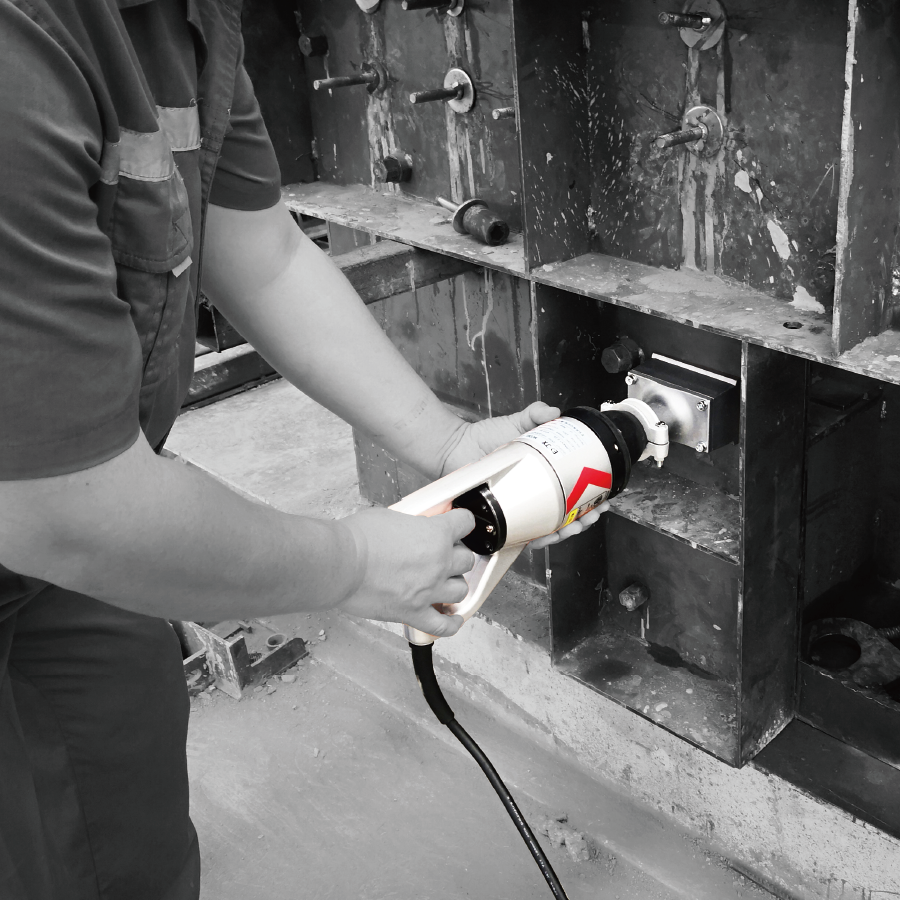

— 适用于窄型、薄型、异型构件或坡面、侧壁、斜面的辅助振捣





  • 帮助难以除气泡的斜面、侧壁进行脱泡处理。
  • 通过振动，混凝土中多余的气泡可聚集到振动板孔内，向上缓慢提拉振动板即可将气泡一同带出，从而获得密实性优良、表面光洁度高的构件产品。





— 轻量设计 操作灵活顺手



  • 轻便系列标准重量约 8kg，轻便好用。
  • 长度、直径规格齐全，可根据现场需求灵活选用，作业效率十分出色。





— 电机外壳采用坚固的铝压铸材料



轻便且强度高的铝压铸材质，贴合现场使用情况的产品设计，每一位使用者均可放心使用。









— 振动体更换简单







  • 振动体部件磨损时，可轻松更换。
  • 换方法简单，只需拆下防振橡胶上的四颗螺栓即可。

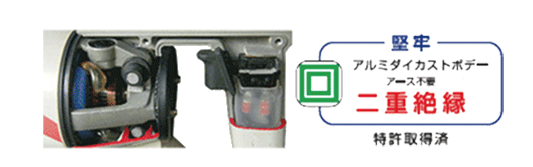

— 双层绝缘结构无需接地



  • 轻便系列电机外壳采用坚固的铝压铸机身同时具备无需接地的双重绝缘结构，是一款安全又好用的电机。
  • 其双重绝缘通过电枢轴与绕线铁芯间的树脂绝缘、电机壳与励磁线圈间的树脂绝缘实现，内部引线采用树脂覆盖进行绝缘强化，有效防止漏电风险。







— 附着的混凝土和砂浆易于清洁



  • 在应用现场，由于混凝土和砂浆附着导致电机的吸气和排气部位堵塞，清理附着的砂浆也是一项艰巨的工作。

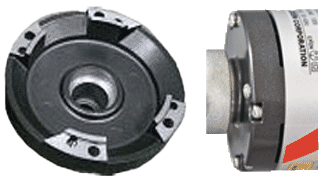

  • 为了方便清理混凝土和砂浆，在进气口盖和轴承壳部位采用氟树脂涂层。该涂层能有效防止混凝土和砂浆附着，便于清理维护。







— 电机手柄采用对双手友好的人性化双重防振结构

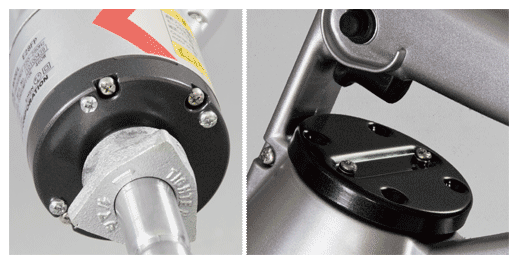

  • 轻便系列采用的电机在手柄部分和电机外壳框架部分装配了四个小型双重防振橡胶 ，形成双重防振结构。
  • 此外，电机与振动体连接处采用防振橡胶设计，可有效降低手部振感，减少振动对双手的伤害。







— 降噪设计





  • 轻便系列振动器能有效降低工作时的电机噪音，减少噪音对周围环境的影响。
  • 冷却风扇形状和排气口形状采用了特殊设计，实现了排气噪音的低噪化。

　※ (与本公司以往产品相比降低5dB)













— 电机进气口采用防尘滤网





  • 在有粉尘的、使用环境恶劣的现场，干燥的混凝土砂浆细骨料可能进入电机内部，因此在电机的进气口侧配备防尘过滤网。
  • 该过滤网能有效防止小石子进入电机导致的转子轴抱死故障。





— 采用自断电碳刷



电机采用自断电碳刷，可在碳刷完全磨损前自动切断电源使电机停止工作，从而避免因碳刷磨损导致的与电枢接触不良

或划伤换向器，进而防止电机烧损。
