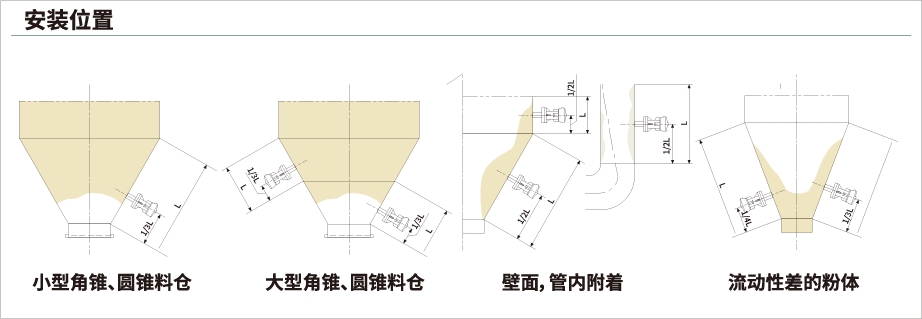

适用在如下场所：





特点



  • 可调节敲击力度。
  • 可接力式配管，使用单个控制器即可控制多台气锤同时敲击，降低操作成本。
  • 气缸采用高强度球墨铸铁，使用寿命长，结构简单合理，方便维护。
  • 无需复杂的操作回路，即可实现远程控制。







— RKV系列型号规格







型号 使用压力
(MPa)		 敲击周期
(次/min)		 耗气量
(L/次(ANR))		 敲击能量
(N•m)		 冲击力 重量
(kg)		 底座类型
(kg•m/s) 相应榔头敲击(磅)

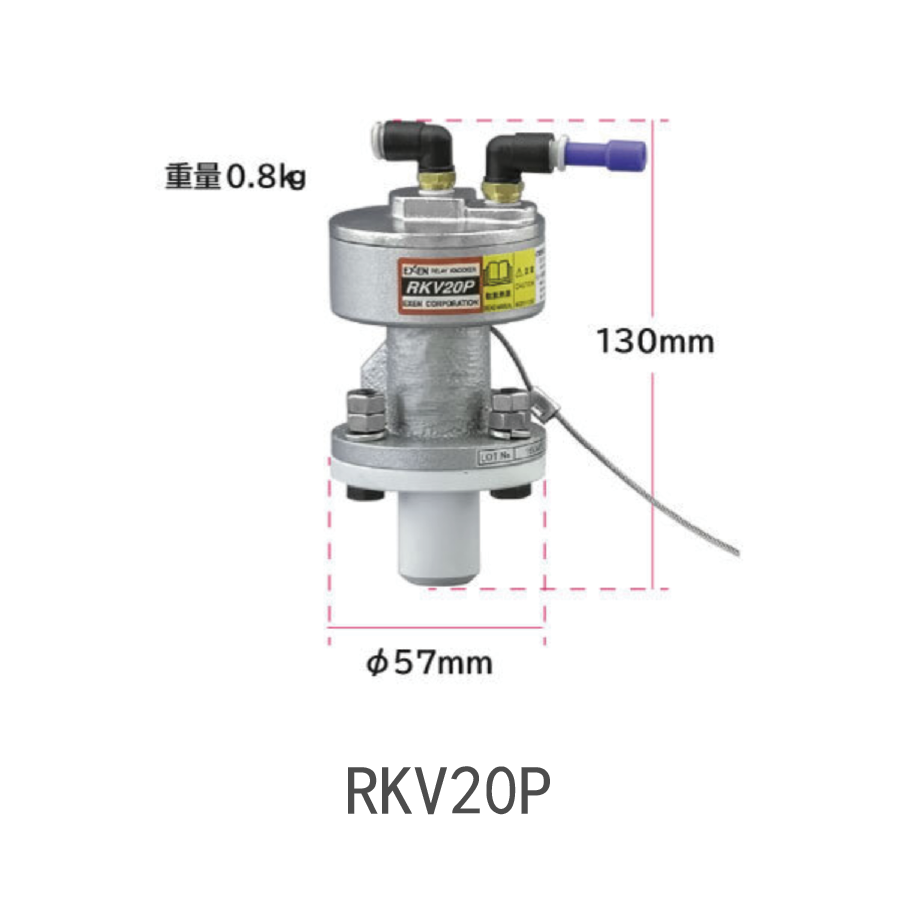

RKV20P 0.3~0.7 1~60 0.04~0.10 4.3~8.3 0.6~0.8 0.6以下 0.8 无增强筋底座

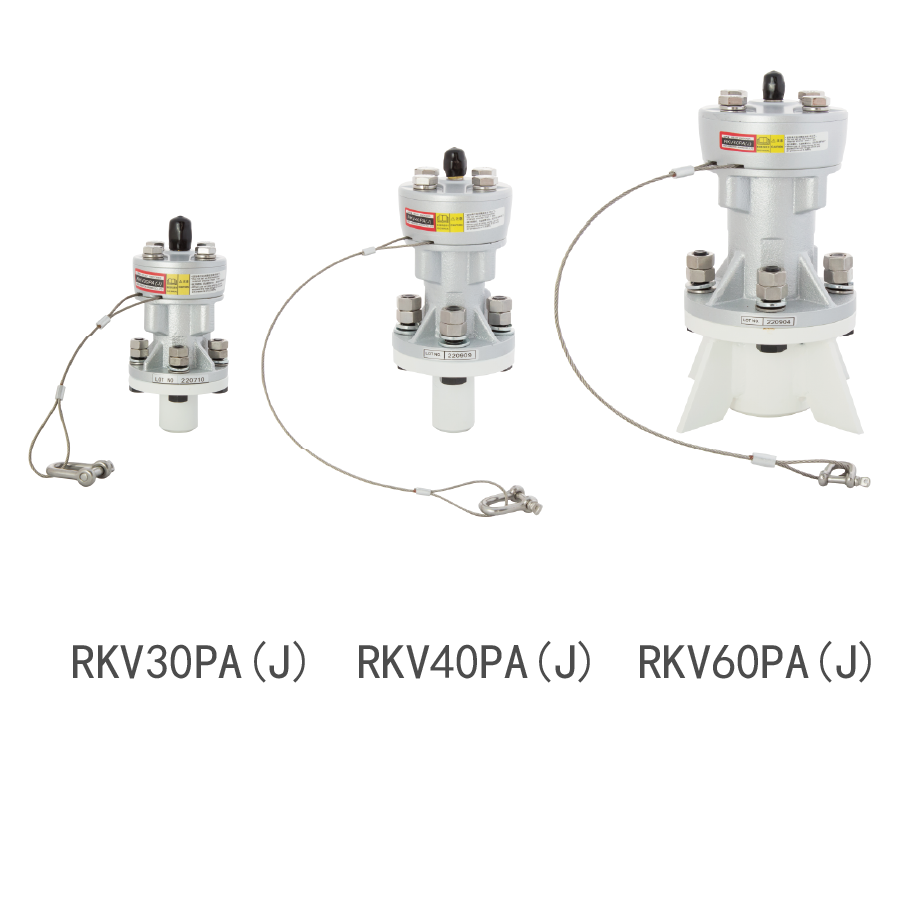

RKV30PA(J) 0.05~0.13 5.5~13.1 1.2~1.8 1.0以下 1.4
RKV40PA(J) 0.15~0.37 9.2~22.3 2.6~4.0 1.0~1.5 3.5
RKV60PA(J) 0.33~0.77 20.6~49.0 6.9~10.6 1.5~3.0 9.3 平面用底座

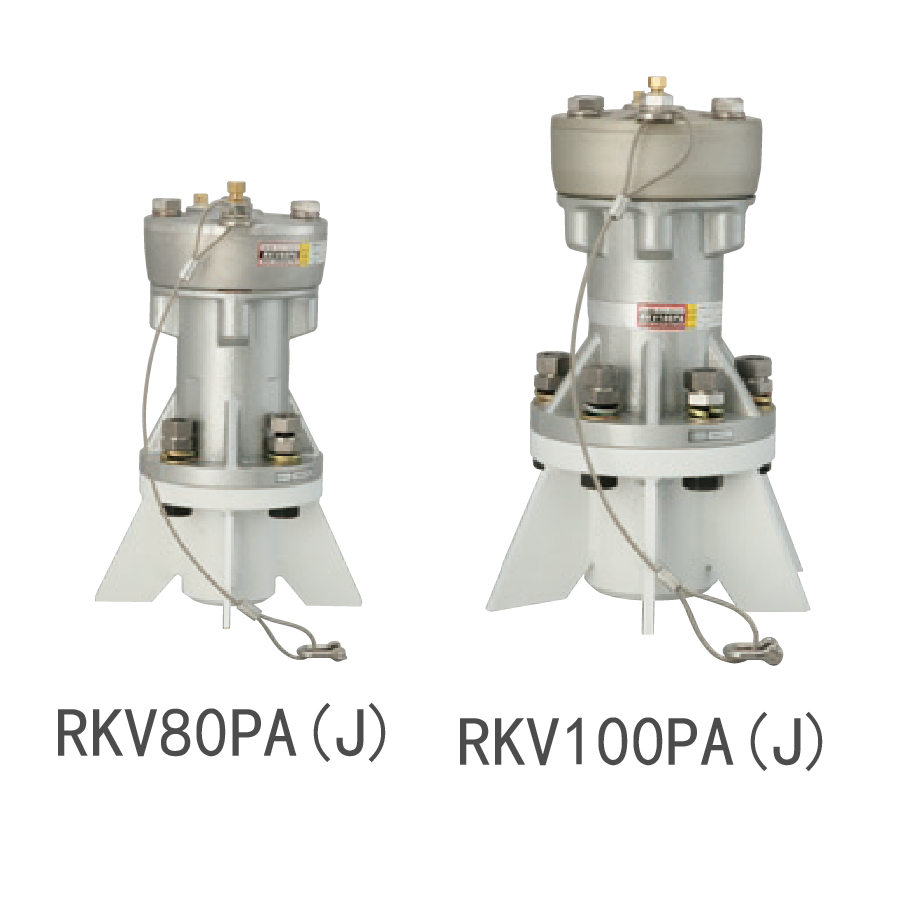

RKV80PA(J) 0.60~1.40 45.1~109.0 15.2~23.7 3.0~8.0 14.5
RKV100PA(J) 0.98~2.28 82.4~201.0 30.0~46.9 6.0~15.0 34.0
RKV60PAR(J) 0.33~0.77 20.6~49.0 6.9~10.6 1.5~3.0 9.4 曲面用底座
RKV80PAR(J) 0.60~1.40 45.1~109.0 15.2~23.7 3.0~8.0 14.6
RKV100PAR(J) 0.98~2.28 82.4~201.0 30.0~46.9 6.0~15.0 34.3
RKV120P(J) 1~6 3.32~6.64 131~321 52.0~84.0 相当于RKV100的2倍 49.4 平面用底座



※增强筋是60PA以上规格配备；拉索组件、卸扣为全部机型标准配备。

※重量包含底座及增强筋。标准品耐温80℃，耐高温型号可耐温 140°C。





— 接力式气锤工作原理




  1. 接入的压缩空气首先进入气锤上部的储气罐，将伞型阀下压后，储气罐内充满压缩空气。
  2. 切换三通阀，阀室内的压缩空气排出，蓄气罐内的压缩空气将伞型阀向上顶起堵住供气口。
  3. 伞型阀上移后，储气罐内的压缩空气瞬间将气锤内活塞构件下压，使之敲击到气锤底座传振到安装平面，通过活塞的冲击力消除粉粒体的附着、堵塞及架桥。







— 选型及其注意事项





  • 根据料仓或管道种类、形状、大小、壁厚及料仓内实际堵塞情况来选择气锤型号及安装数量。
  • 圆锥形、角锥形料仓随着料仓尺寸增大，更容易出现堆积不均匀现象并且角锥的边角部也容易出现死角。因此，相比选用较大型号的接力式气锤，更建议选用小一型号并适当增加安装数量会更加有效。

　※准确选型，建议直接联系我司专业销售人员。





— 气锤的安装



  • 安装气锤时，务必加焊补强板。 (补强板尺寸可参考我司产品样册)
  • 气锤敲击时，焊接部位会承受一定的冲击力。为防止焊接部位破损及气锤掉落，请尽可能采用堆焊。
  • 底座增强筋在根据安装对象的形状切断后需全周满焊。
  • 使用随附的螺栓、弹垫、螺帽紧固本体时，请务必严格遵守规，定的安装扭力。若扭力过小，敲击时的冲击力容易导致螺帽松动。

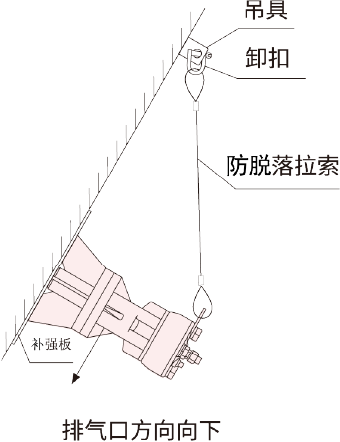

  • 为防止气锤掉落，请务必使用产品标配的防脱落拉索和卸扣将本体正确悬挂固定。(※如右图所示)









— 气锤接力式配管的连接方法




  • 接气锤和控制设备进行配管时，请使用φ8mm x 6mm的尼龙软管。
  • RKV(S)20配管时请使用φ6mm x 4mm的尼龙软管。
  • 配管时请尽量缩短配管长度。气管过长会导致压力下降，敲击力减弱。
  • 根据型号、气压以及控制设备的不同，使用气管的最大长度有所不同。
  • 在最大长度范围内，也请尽量缩短气管长度。

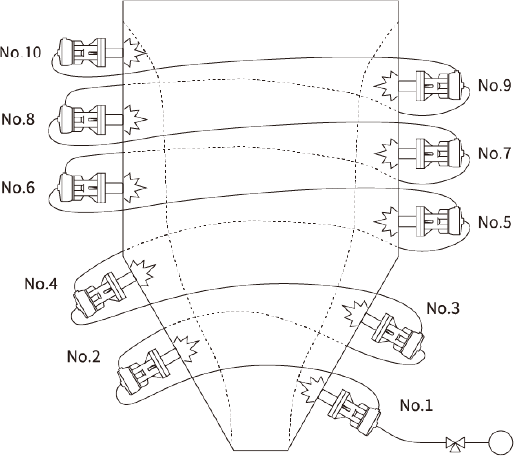

  • 接力式配管将多台气锤串联起来，从连接三通阀的第一台气锤开始，依次用接力气管将储气罐和下一台气锤的进气口连接。
