适用在如下场所：







特点



  • 接力式气锤（直接型）是一款通过压缩空气，推动气锤内的活塞构件敲击料仓壁面等部位，而产生类似锤子敲击的冲击力，有效解决粉粒体附着和堵塞问题的产品。
  • 只需提供气源即可使用，安全性和经济性优越。可有效解决因连续型离心振动（如振动电机）反而更加紧实的物料的堵塞问题。
  • 直接型气锤的设计是将气锤安装在一个固定的底座上，气锤活塞突出的部位对需要敲击的部位进行敲击，适用于敲击部位需要移动或旋转的设备上，还可作为帮助物体脱模使用。







— RKD系列型号规格







型号 使用压力
(MPa)		 敲击周期
(次/min)		 耗气量
(L/次(ANR))		 敲击能量
(N•m)		 冲击力 重量
(kg)
(kg•m/s) 相应榔头敲击(磅)

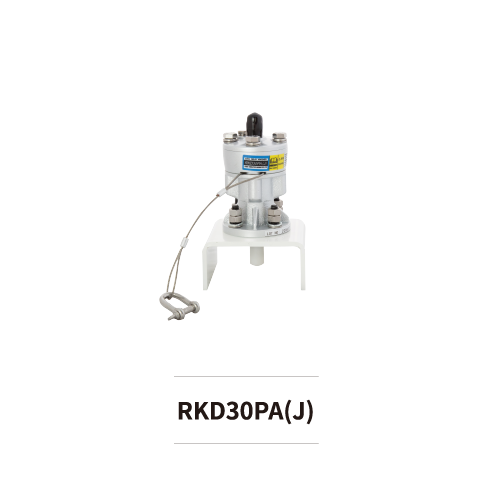

RKD30PA(J) 0.3~0.7 1~60 0.05~0.13 5.5~13.1 1.2~1.8 1.0以下 2.1

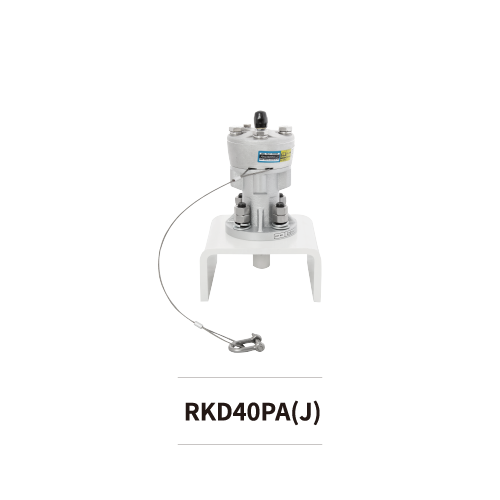

RKD40PA(J) 0.15~0.37 9.2~22.3 2.6~4.0 1.0~1.5 5.6

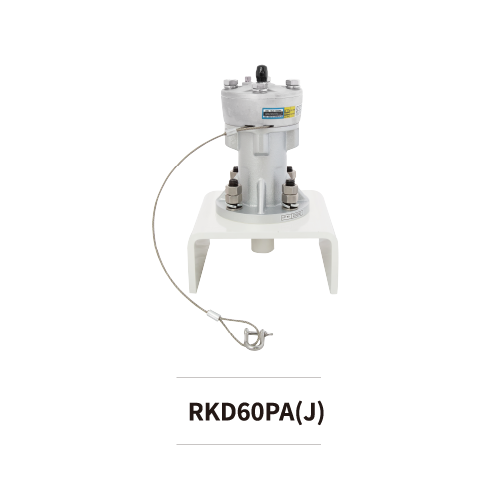

RKD60PA(J) 0.33~0.77 20.6~49.0 6.9~10.6 1.5~3.0 13.1

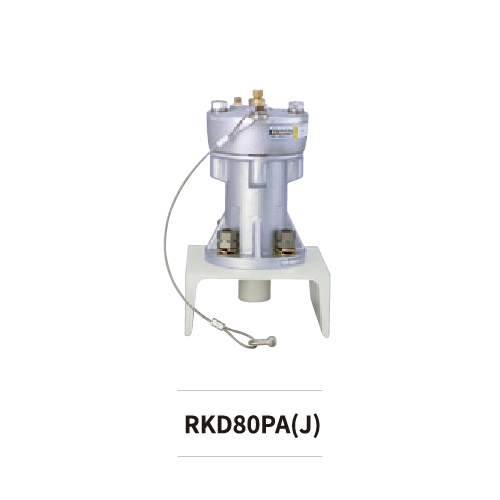

RKD80PA(J) 0.60~1.40 45.1~109.0 15.2~23.7 3.0~8.0 18.4

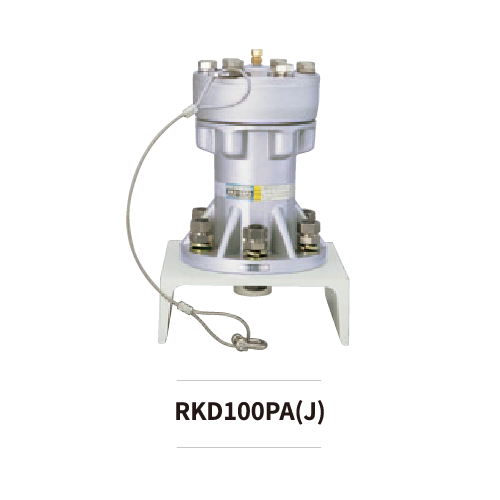

RKD100PA(J) 0.98~2.28 82.4~201.0 30.0~201.0 6.0~15.0 35.5



※重量包含底座及增强筋。





— 接力式气锤工作原理





   （气锤原理参考RKV系列）



  1. 接入的压缩空气首先进入气锤上部的储气罐，将伞型阀下压后，储气罐内充满压缩空气。
  2. 切换三通阀，阀室内的压缩空气排出，蓄气罐内的压缩空气将伞型阀向上顶起堵住供气口。
  3. 伞型阀上移后，储气罐内的压缩空气瞬间将气锤内活塞构件下压，使之敲击到气锤底座传振到安装平面，通过活塞的冲击力消除粉粒体的附着、堵塞及架桥。







— 选型及其注意事项





  • 根据料仓或管道种类、形状、大小、壁厚及料仓内实际堵塞情况来选择气锤型号及安装数量。
  • 圆锥形、角锥形料仓随着料仓尺寸增大，更容易出现堆积不均匀现象并且角锥的边角部也容易出现死角。因此，相比选用较大型号的接力式气锤，更建议选用小一型号并适当增加安装数量会更加有效。

　※准确选型，建议直接联系我司专业销售人员。









— 气锤接力式配管的连接方法（参考RKV系列气锤）




  • 接气锤和控制设备进行配管时，请使用φ8mmx6mm的尼龙软管。
  • RKV(S)20配管时请使用φ6mmx4mm的尼龙软管。
  • 配管时请尽量缩短配管长度。气管过长会导致压力下降，敲击力减弱。
  • 根据型号、气压以及控制设备的不同，使用气管的最大长度有所不同。
  • 在最大长度范围内，也请尽量缩短气管长度。
  • 接力式配管将多台气锤串联起来，从连接三通阀的第一台气锤开始，依次用接力气管将储气罐和下一台气锤的进气口连接。
