适用在如下场所：







 特点

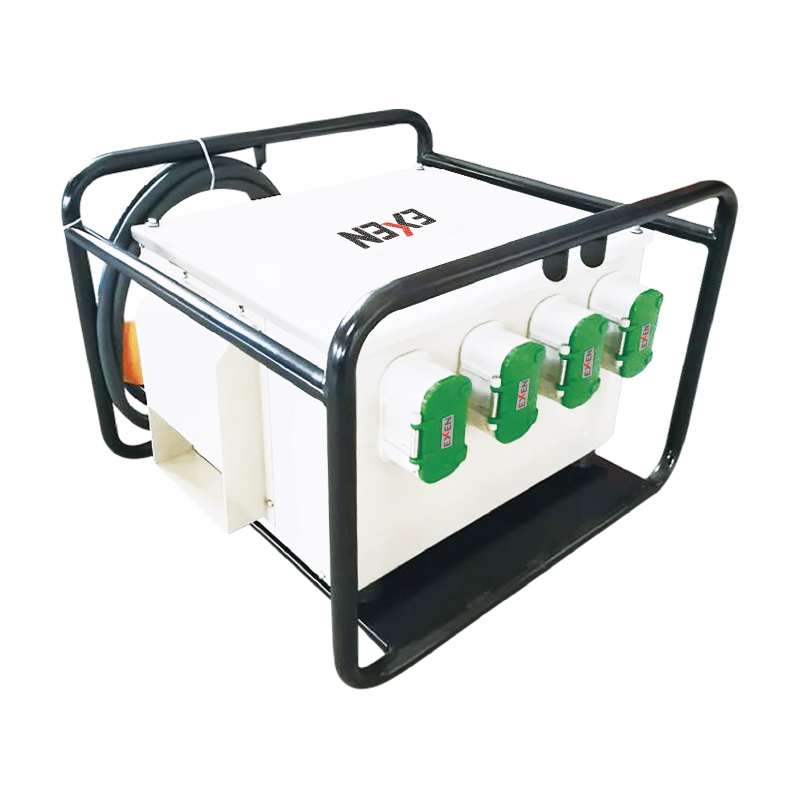

  • 本产品是一款专为高频振动器开发的大容量逆变电源，380V电压下额定输出容量有13kVA和23kVA两款，可稳定驱动各类高频混凝土振动器。
  • 宽频输出，灵活适配：输出频率可在 100Hz～240Hz 范围内无级调节(EFC4B除外），精准匹配不同工况对振动力与频率的需求。
  • 专为预制构件工厂设计：作为高频振动电机HKM系列和高频振动棒HBM系列的专用驱动电源，广泛应用于混凝土预制件浇筑作业，确保高效密实成型。
  • 兼容性强：H460(J) 在最高 240Hz 频率下，可驱动HBM系列高频插入式式振捣棒（Inner Vibrator HBM）和48V HKM系列高频振动电机，一机多用，提升设备利用率。
  • 稳定输出： EFC4B稳定输出200Hz电源，结构稳定，适合各种现场。





— 规格参数



·产品规格

型号 输入 输出

重量

（kg)

额定功率

（KW）

电压

（V）

电流

（A）

频率

（Hz）

额定功率

（KVA）

电压

（V）

电流

（A）

频率

（Hz）
H460NTA(J) 17.0 380 24.8 50 13.0 380 18.8 100~240 32
H4150NTA(J) 28.0 42.5 23.0 34.9 38
H460(J) 7.9 12.0 6.0 48 72.0 50
EFC4B 4.2 7.4 4.0 48.0 200 70



·可使用台数

型号  高频振捣棒（HBM） 高频振动电机（HKM）
HBM30ZX HBM40VF HBM50VF HBM60ZX HKM55LF(J) HKM75LF(J) HKM80LF(J) HKM100LF(J)
H460NTA(J) - - - - 4 4 4 4
H4150NTA(J) - - - - 8 8 8 8
H460(J) 20 12 6 4 - - - -
EFC4B 13 8 4 3 - - - -



·产品尺寸

型号 Ｌ（mm） Ｗ（mm） Ｈ（mm）
H460NTA(J) 550 460 415
H4150NTA(J) 550 460 483
H460(J) 550 460 415
EFC4B 725 320 440





— 产品优势



  • 无级调频 · 精准匹配施工需求

输出频率可在 100Hz～240Hz 范围内通过旋钮无级调节，无需切换档位，操作流畅直观。特别适用于需根据混凝土坍落度、骨料粒径或结构密实度要求动态调整振动频率的浇筑场景，确保最佳振捣效果。

  • 数字显示 · 调节过程一目了然

配备高精度数字频率显示屏，实时反馈当前输出频率，便于操作人员精准设定并复现工艺参数，提升施工一致性与质量可控性。







— 高频振动系统



  • H460NTA(J) 和 H4150NTA(J)变频机组采用三相380V商用电源（50Hz）输入/输出，而H460(J) 和 EFC4B变频机组采用三相380V商用电源（50Hz）输入，稳定输出48V高频交流电，专为驱动高频混凝土振动器而设计。
  • 凭借大容量输出特性，可同时驱动多台高频振动器（如HKM系列高频振动电机或HBM系列高频插入式振捣棒），满足大型预制构件、隧道管片、箱涵等高效率、多点同步振捣的施工需求。





— 可加装无线控制系统（非标定制）



  • 充分发挥本变频机组频率自由可调（100~240Hz）的技术优势，可选配专用无线控制系统，实现边浇筑混凝土、边远程启停高频振动电机并实时调节振动频率，大幅提升施工安全性与操作效率。





— 系统型号与功能



  • NS-01A 型：支持无级频率调节，操作人员可通过遥控器在 100~240Hz 范围内自由设定频率，并同步控制振动电机的ON/OFF，适用于对振捣参数需动态调整的复杂工况。
  • NS-02A 型：可设置3档预设频率模式，用户可预先设定3组常用频率（如180Hz、210Hz、240Hz），作业时一键切换对应通道并启停设备，操作更高效，适合标准化预制生产流程。

    （※非标定制产品，详情请咨询我司营业部）





— 智能故障诊断 · 快速恢复运行



  • 本变频机组内置多重保护机制，可实时监测并应对过载、缺相、过热等异常工况。一旦触发保护，设备将立即安全停机（Trip），同时，红色异常指示灯亮起。
  • 数字显示屏即时显示具体故障代码（如“OL”过载、“PH”缺相、“OH”过热等）。
  • 用户只需对照变频器产品说明书中的《异常原因与处理对策一览表》，即可快速定位故障根源、采取对应排查措施，有效缩短停机排查时长，保障施工连续稳定运行。
